Устройство генераторной установки

Генераторная установка — Независимой источник электроэнергии, получаемой в результате сгорания топлива (бензина, дизель или газ). Основой генераторной установки является бензиновый или дизельный двигатель, конструктивно объединенный на одной раме с электрическим генератором.

Двигатель.
Бензиновые двигатели

Двигатели с нижним расположением клапанов:

Стандартные двигатели с алюминиевой гильзой цилиндров предназначены для периодической эксплуатации, в качестве резервных установок, для работ по хозяйству и т.д. (время наработки на отказ: 500 моточасов*). (* при эксплуатации 2-3 ч/сутки)

Двигатели с верхним расположением клапанов (OHV):

Эти двигатели имеют следующие преимущества:

- увеличенное время наработки на отказ (2500 моточасов *)
- чугунная гильза цилиндров
- уменьшенный по сравнению с нижнеклапанными двигателями расход масла на угар
- повышенная топливная экономичность
- существенное снижение уровня шума (улучшенный глушитель)
- облегченный запуск (автоматический декомпрессор)
(* при использовании 4-5 часов в сутки)

Эти двигатели идеально подходят для интенсивного использования.

Двигатели с верхним расположением клапанов и распредвала (OHC):

Аналогично двигателям OHV, только имеют еще и верхнее расположение распредвала.

Дизельные двигатели с воздушным охлаждением для компактных переносных генераторных установок

Основным преимуществом этих двигателей по сравнению с бензиновыми является стоимость эксплуатации. Характерные особенности дизельных двигателей:

-высокая топливная экономичность и низкая себестоимость эксплуатации
- высокий показатель наработки на отказ (5000 часов *)
* (при эксплуатации 6-7 часов в день)
* Указанное время наработки на отказ является средней величиной, приведенной для условий правильной эксплуатации и своевременного техобслуживания

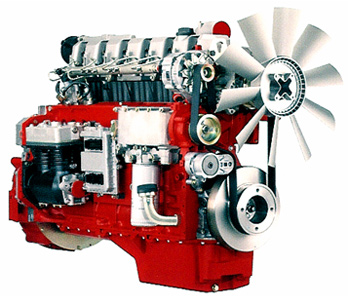

Дизельные двигатели с жидкостным охлаждением для стационарных генераторных установок

Скорость вращения коленчатого вала 3 000 оборотов в минуту.
Применяется в составе генераторной установки, выполняющей функцию аварийного источника электроснабжения. Отвечает требованиям высокой надёжности и повышенного моторесурса.
Скорость вращения коленчатого вала 1 500 оборотов в минуту.
Двигатели профессиональной серии, способные работать в составе генераторной установки, предназначенной для эксплуатации в качестве основного (24 часа в сутки) источника электроэнергии.

Электрический генератор

Генераторы подразделяются на однофазные и трёхфазные. К однофазным генераторам, можно подключать только однофазные потребители (230В, 50Гц), к трехфазным генераторам подключаются, при условии соблюдения правил распределения нагрузки, как однофазные (230В, 50Гц), так и трёхфазные (400В, 50гЦ) потребители.

Система запуска двигателя

В зависимости от модели и комплектации двигатель генераторной установки может быть запущен в ручную — при помощи пускового шнура (пускового устройства раскручивающего маховик двигателя) или электрическим стартером (при повороте ключа в замке зажигания, как на автомобиле, или нажатием кнопки «Пуск» на панели управления). Генераторные установки, имеющие электрический стартер, могут комплектоваться системой автоматического запуска и управления. Такая система в полной мере реализует возможности современных электростанций и позволяет создать комплекс по настоящему бесперебойного электропитания.

Варианты исполнения (комплектации) генераторных установок

Открытая на раме
Базовая заводская комплектация.

С защитным кожухом
Снижение уровня шума, теплоизоляция.
